優勢特點
1.無級動態自動無功補償,調節速度快,小于100ms;
2.利用二次附加直流電流勵磁磁化電抗器鐵心,調節鐵心磁飽和程度以調節電抗器感性電流,動態跟隨調節無功輸出,對系統無諧波污染,諧波濾波效果好;

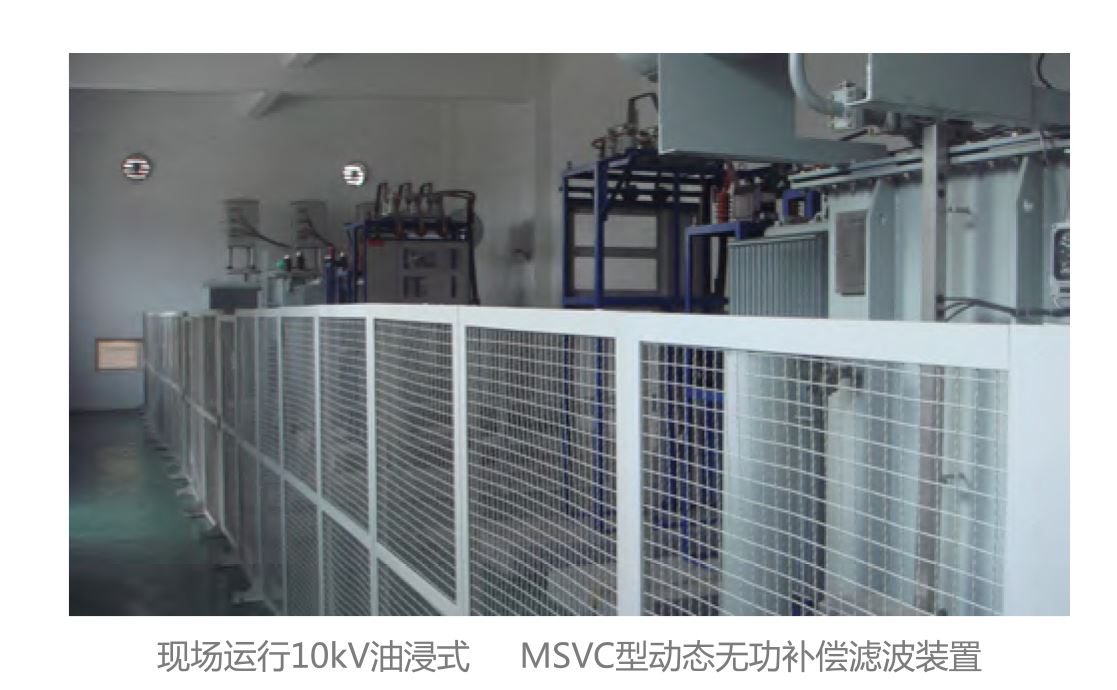

3.MCR技術是綜合應用變壓器工藝技術,技術成熟可靠性高,免維護。現場運行10kV油浸式MSVC型動態無功補償濾波裝置
概述
MSVC型動態無功補償及諧波治理成套裝置,并聯連接于額定電壓為6kV、10kV、35kV等交流電力系統中,用于改善統的功率因數、調整電網電壓、降低線路損耗、濾除諧波,提高電網的利用率。該裝置是靜止式動態無功補償(SνC)臼種,可以提供正負連續可調的無功功率,采用二次勵磁磁控方式無級調節電抗器的無功輸出,可以更精密地控制系統壓和無功,是現有無功補償裝置升級換代產品。由于沒有或者極少有電容投切帶來的沖擊和涌流,可以大大提高裝置的靠性和壽命。可以對三相分別補償,亦適應于三相功率不平衡的情況。
主要技術參數
Technology Parameter
1.環境溫度:-15℃~+45°C(戶內);-25C~+55°C(戶外)
2.大氣壓力:80~110kPa
3.環境濕度:90%(25°℃),50%(40℃C)
4.工作電壓(控制電源):ACDC:220V±10%,其余電源時訂貨說明
5.額定電壓:6kV,10kV,35k∨
6.補償容量:6k∨,10kV:200~15000kvar;35kV:1000~25000kvar
7.濾波次數(FC回路):3、5、7、11次,11次或以上可用二階高通濾波
8.磁控電抗器結構:千式或油浸式
9.投切方式:自動、手動可選
10.安裝方式:戶內(FC回路,控制柜),磁控電抗器戶外式為油浸式
MSVC功能特點
Function Characteristic
1.輸出諧波小、功耗低、免維護、結構簡單、可靠性高、占地面積小;
2.內部為全靜態結構,無運動部件,工作可靠性髙,是理想的動態無功補償、濾波和電壓調節設備
3.可以提供1-100%連續可調的無功功率,與電容器組合,就可以提供正負連續可調的無功功率,從而可以更精密、
更快速地控制系統電壓和無功;
4.沒有或極少有電容器投切帶來的沖擊和涌流,大大提高了可靠性與壽命;
5.可將功率因數恒定在一個點上,控制精度極高,同開關投切電容器相比,可多降低網損15%~30%;
6.可以將電壓和功率因數聯合控制,在電壓超過設定值時,不再控制功率因數,而是利用電抗器可以產生感性無功的
來吸收系統多余的容性無功,從而可以避免系統低峰期電壓偏高的現象岀現,為實現電壓自動控制提供了一個很好
SVC工作原理
Working Principle
MCR型SVC成套裝置(MSVC),通過調節磁控電抗器支路輸出的感性無功功率,以此感性無功功率來中和電容
(濾波)支路的容性無功功率,從而可以實現該成套裝置呈感性(正)無功功率或容性(負)無功功率的柔性輸岀
裝置并聯連接于額定電壓為6~110Kν的交流電網中,提供正、負連續可調的無功功率,可以提高和穩定電網的功率E
減少電壓波動、提高電網的利用率、降低電網損耗。電容器補償支路同時可以設計成濾波器,在起到補償無功功率的阝
現對不同頻次諧波的濾除。
