RZ200低壓有源濾波器
產品詳情

一、 基本原理和結構

原理：通過產生相反諧波電流與電網諧波電流實時抵消；通過產生相反無功基波電流對電網進行無功補償。

結構：控制器+功率單元模塊

二、優勢特點

1)諧波治理效果好：>97%
2)諧波濾波范圍寬： 2~50次
3)安裝維護方便：模塊化積木式擴展結構
4)響應速度快：瞬時響應時間：0.1ms；全響應時間：10ms

5)無功補償精度高：功率因數補償到0.95~0.99

三、主要技術參數


                單柜額定補償電流                50A~600A

                    性

                    能

                    指

                    標

                濾波范圍                2~50次(全補償或特定次數補償)
                 輸入
                工作電壓                380V/660V(-20~+15%)                諧波濾波率                >97%
                工作頻率                50±2.5Hz
                瞬時響應時間
                <100μs
                顯示與通訊
                顯示界面                5.7英寸觸摸屏                全響應時間
                <10ms
                顯示狀態                裝置與系統電流、電壓、狀態參數、波形                有功功率損耗                <3%(額定)
                通訊                RS484、RS232、Modbus協議                散熱方式
                智能風冷
                使用環境
                環境溫度                -10℃~+45℃
                并聯模塊數量
                12臺
                存儲溫度                -40℃~+60℃
                噪聲指標
                <65dB
                相對濕度                <95%，無凝露                過載能力
                120%
                海拔高度                <1000米(高海拔需定制)
                開關頻率
                21.6kHz

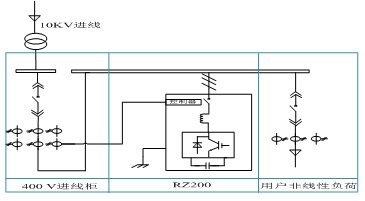

四、系統圖
